超六类线屏蔽与非屏蔽布线系统 传输性能与网络布线深度分析

在当今高速网络和数据中心建设中，超六类（Cat 6A）以太网布线系统已成为支持万兆（10Gbps）及以上速率传输的主流物理层解决方案。其中，屏蔽与非屏蔽的选择是系统设计与实施中的核心决策之一，直接影响着网络的传输性能、稳定性和长期投资价值。本文将从传输原理、应用场景、安装要求及成本效益等多个维度，对超六类屏蔽（F/UTP, S/FTP等）与非屏蔽（UTP）布线系统进行全面分析。

一、传输性能与抗干扰能力

超六类非屏蔽（UTP）系统：
其核心是通过线对的精确绞距、更高的带宽规格（通常为500MHz）以及可能采用的十字骨架等物理结构，来抑制内部串扰（如NEXT, ACR）并提升信道性能。在电磁环境相对洁净的办公、校园等场景中，UTP系统能完全满足10Gbps传输需求，且安装简便，成本较低。在强电磁干扰（如大型电机、医疗设备、密集电力线附近）环境中，外部噪声可能耦合进线路，影响信号完整性，甚至导致误码率上升。

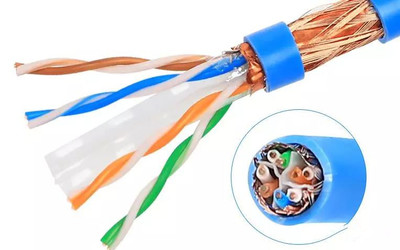

超六类屏蔽（F/UTP, S/FTP）系统：
通过在电缆外层或/和线对增加金属屏蔽层（铝箔、编织网或组合），可有效抵御外部电磁干扰（EMI/RFI），并减少线缆本身对外辐射。其中，F/UTP（整体铝箔屏蔽）常见且性价比高；S/FTP（丝网加铝箔屏蔽）则提供最高级别的屏蔽效能。屏蔽系统在工业自动化、数据中心高密度布线、机场、医院等复杂电磁环境中优势显著，能确保信号传输的纯净与稳定，支持更远的传输距离（可达100米，万兆速率下）。

二、安装与接地要求

非屏蔽系统安装相对简单，无需专门处理屏蔽层的接地，对施工人员技能要求较低，布线灵活性高。但需注意遵循最小弯曲半径、避免过度捆扎等通用规范，以保持性能。

屏蔽系统的安装要求则严格得多：
1. 全程屏蔽：要求配线架、模块、跳线乃至网络设备端口均支持屏蔽，形成完整的屏蔽通道。
2. 正确接地：屏蔽层必须在两端（或至少一端，根据标准）良好接地，以泄放感应电流。接地不良或不一致会形成“天线效应”，反而引入干扰。
3. 施工工艺：连接器端接需确保屏蔽层与接口金属壳的连续可靠接触，对施工精度和工具要求高。

三、应用场景与选型建议

• 数据中心与高性能计算（HPC）：机柜内高密度布线、高速交换机互连，存在大量并行线缆，相互串扰风险高。推荐使用屏蔽系统（尤其是S/FTP），以最大化信道容量和信号余量（Headroom），为未来升级（如40GbE over Copper）预留空间。
• 工业与特殊环境：工厂车间、电力设施、交通枢纽等存在强干扰源的场所，屏蔽系统是必选，以确保网络可靠性。
• 常规企业办公与商业楼宇：电磁环境可控，预算敏感，非屏蔽系统通常是更经济实用的选择，且已能完美支持万兆应用。
• 医疗与实验室：需同时考虑干扰防护和数据保密（减少辐射），屏蔽系统更具优势。

四、成本与长期价值分析

屏蔽系统的初始成本明显高于非屏蔽系统，包括线缆、屏蔽连接硬件以及更专业的安装和测试费用。其长期价值体现在：

1. 更高的性能保障与可靠性：在恶劣环境下提供“保险”，减少因干扰导致的网络故障和维护成本。
2. 更好的未来适应性：为更高速率（如未来的25G/40G BASE-T）和PoE++等高功率应用提供更优的传输基础。
3. 潜在的空间节省：在某些标准中，屏蔽线缆可能允许更小的安装间距，利于高密度部署。

结论

超六类屏蔽与非屏蔽布线系统各有其明确的适用领域。选择的关键在于对安装环境的电磁干扰进行专业评估，并权衡性能需求、项目预算与长期运维成本。

核心决策点：
- 环境评估先行：进行现场EMI测试或参考类似环境经验。
- 标准遵循：严格依据TIA/EIA-568或ISO/IEC 11801等相关国际标准进行设计、安装与认证测试（如福禄克DSX系列测试仪进行信道认证）。
- 全系统兼容：若选择屏蔽，务必确保所有组件（线缆、配线架、跳线）来自同一厂商或经过严格兼容性认证，并实施专业接地。

在向万兆及更高速网络演进的道路上，超六类布线是坚实的基石。明智地在屏蔽与非屏蔽之间做出选择，是构建一个高效、可靠且面向未来的网络物理基础设施的重要一步。
